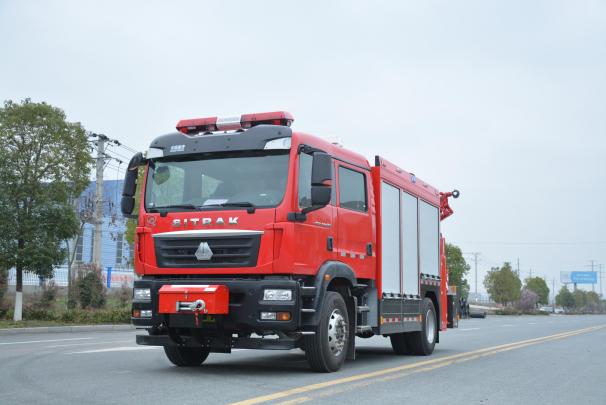

JDF5130TXFJY90/Z6搶險救援消防車廣泛適用于消防救援、交通路政、工礦企業等單位緊急救援、搶險救災、交通事故施救、安全生產事故應急處突等。

整車主要由汕德卡ZZ5206N471GF5特種作業車底盤、上裝廂體、電源保障系統、隨車起重折臂吊機、高桿照明系統、器材艙、平式/立式拓展板機構、卷簾門、梯臺及護欄、警燈警號、隨車器材等組成。

一、 駕駛室

Ø 結構：平頭、原裝雙排座四門駕駛室；采用高強度鍍鋅鋼板冷沖壓成型焊接，外形美觀密封性好。

Ø 座位設置：2+4人；其中前排2人，后排4人。后排靠背處設有四個空氣呼吸器固定架。配備有中控門鎖，駕駛員配備氣囊減震座椅，帶有記憶功能有效緩解疲勞，提高駕乘舒適性。設有可視倒車、倒車?yán)走_(dá)、行車記錄儀等

Ø 翻轉機構：電動舉升翻轉助力，前翻。

Ø 駕駛室外部：駕駛室頂部裝配1.6米長排爆閃警燈

二、 整體布局

發電照明區左側器材艙布置有平式拓展板裝載汽油發電機，給整車應急供電；右側器材艙布置有立式旋轉拓展板，方便消防員快速取用/收納器材和專用工具；中間布置有大功率高桿升降照明裝置，為救援現場提供場地照明和指向照明，為救援現場提供可靠保障。

救援裝備區主要布置多層級器材裝備架，均設計有下翻式踏步，上層器材架主要裝備輕型不常用的裝備器材，中層主要放置使用頻率高的裝備器材，下裙箱主要放置重型常用器材裝備。

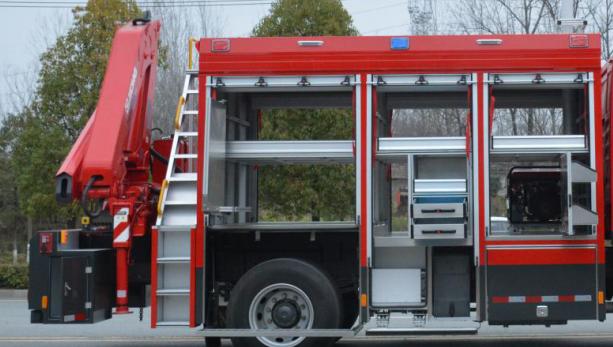

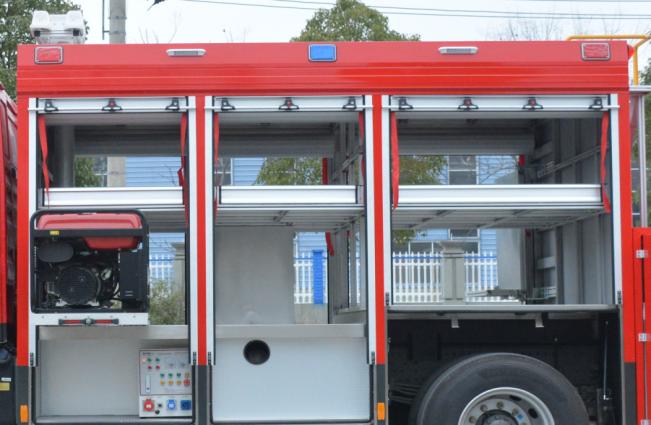

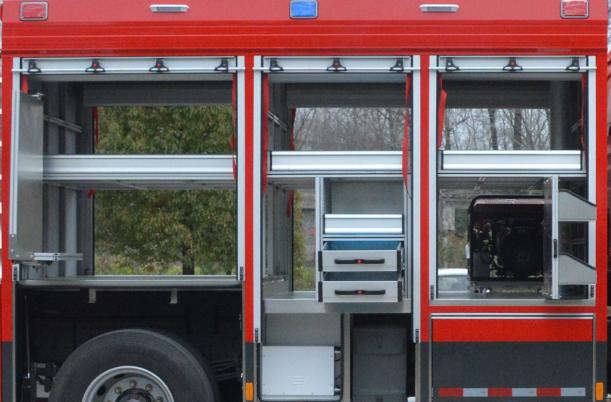

（左側器材艙實物圖）               （右側器材艙實物圖）

吊裝作業區主要裝備折疊臂吊裝設備，配備有伸縮臂液壓支腿及雙側操控接口，吊裝作業區左右側均配備有器材艙，放置支腿墊木等隨車器材裝備，右側還設計有登頂梯臺，配備上車?yán)�手及安全護欄。

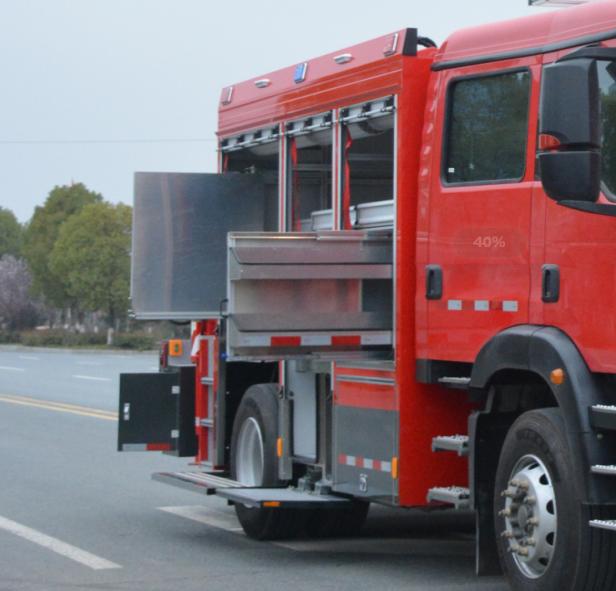

平式、立式拓展板機構：器材艙內左右側設計有平式抽拉拓展板和立式旋轉拓展板、立式抽拉拓展板機構，專用于收納固定專用設備和器具。

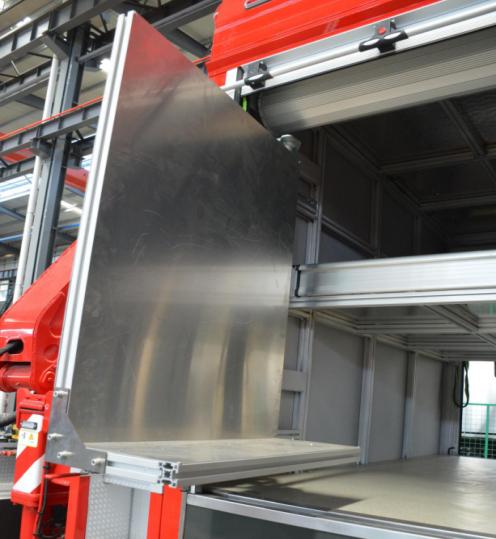

平式拓展板采用重型多節滑軌抽拉式結構，裝配有車載發電機，采用該機構能輕松拉出車載發電機，便于操作啟動、關閉和維護保養設備，利于發電機排煙散熱，提高發電機連續負載能力。平式拓展板采用進出雙向鎖定限位，安全便捷操作簡便。

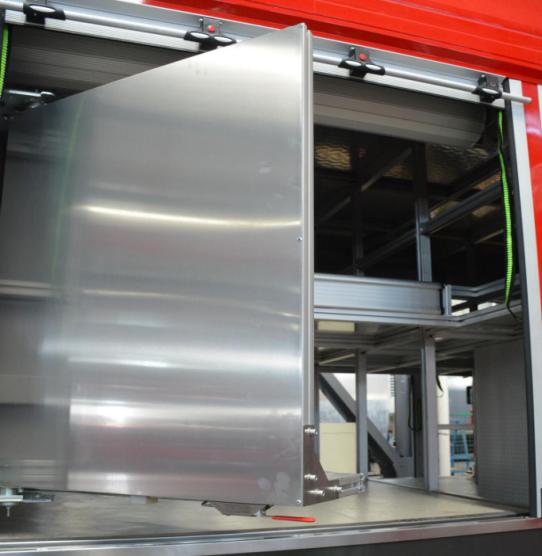

右側后器材艙布置有立式旋轉拓展板，前板裝配有雙層器具收納盒，收納存放小型工具和專用器材，背板采用掛式支架，收納專用扳手、卡鉗、剪刀等器具；右側前器材艙布置有立式抽拉拓展板機構，采用重型多節滑軌抽拉式結構，方便消防員快速取用/收納器材和專用工具等。

防水設計：在車輛改裝過程中涉及到外觀覆蓋件開孔的過程，主要是駕駛室頂長排警燈、上裝廂體頻閃警燈、升降照明設備等線路需要穿孔進入到設備區（通訊/供電），為保證車輛在使用過程中，不發生雨水滲漏現象，上裝廂體及駕駛室本體上的所有孔洞均進行了密封防水設計。

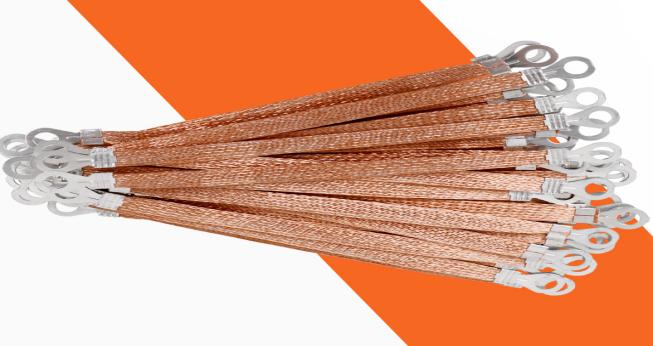

防雷接地設計：本車設計配備有防雷接地系統，能保證系統設備在各種天氣情況下的安全使用。設計對整車電氣線路中的電源地、防雷地予以分別設置。通過專用的接地線避雷樁與車體系統的避雷接地相連，防止雷擊由車頂天線竄入對車輛造成破壞，也防止雷擊由線纜竄入或感應高壓對車體造成破壞。

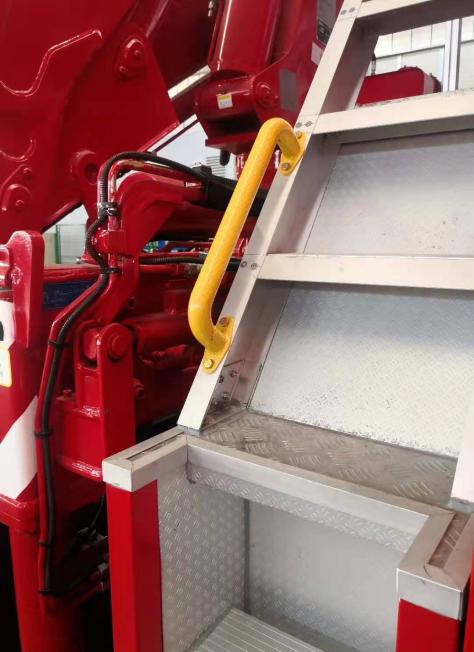

 梯臺、扶手及護欄：為便于取用/收納應急救援裝備器材，符合安全和人機工程要求，本車根據實際使用需要，設計有各種梯臺、扶手、安全護欄等輔助設施。

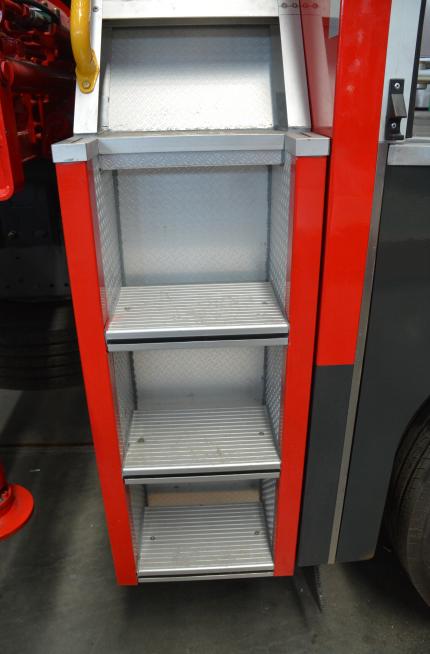

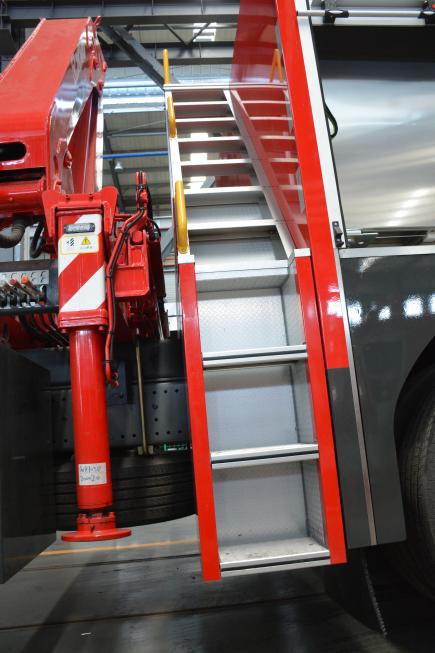

廂體尾部設計有固定式登頂梯臺，梯臺踏步采用定制鋁合金型材，采用防滑工藝處理，踏步深度和高度符合人機工程和相關標準要求。

器材艙布置：器材廂內骨架采用40*40/40*80鋁合金型材通過錨式連接銷。器材箱內飾板及底板均采用平鋁板或碎花鋁板粘接，腳踏及器材箱車頂部位采用3mm厚花紋防滑鋁板鋪設。整車各裝備器材艙收納存放布置的基本原則：

（1）按戰斗編成和戰斗展開設計器材集成；

（2）按人體工程學原理設計各種器材托架；

（3）無須任何攀登工具，取用箱內任何器材簡明實用的原則；

（4）按使用邏輯關系和使用頻率放置器材；

（5）站在地面或踏板上1-2動作內取用任何器材。

（6）按器材的使用頻率和實戰滅火的需要配置和放置器材。

（7）使用防銹、防振、防脫落、防劃傷的專用夾具固定器材。

（8）器材布置緊湊、裝夾牢固，取用方便；

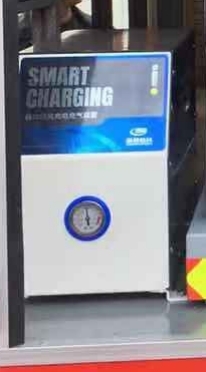

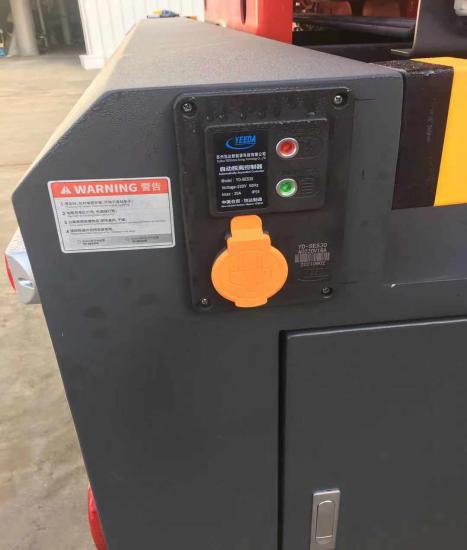

5.10自動分離式充電充氣裝置：自動充電充氣裝置采用用蘇州怡達新能源科技有限公司YD-SES30A型自動脫離充電充氣系統，由自動繞線器提供的220V電源，通過分離式彈性插頭給車輛供電供氣，當電瓶充滿、儲氣罐壓力達到設定值后系統自動停止工作，當需要出動車輛時，駕駛員只需打開啟動鑰匙，車輛啟動時分離式彈性插頭自動與車輛充電充氣接口分離，當出現異常情況不能自動分離時，會發出聲光報警提醒駕駛員查看故障或手動分離，達到快速出動車輛的目的。

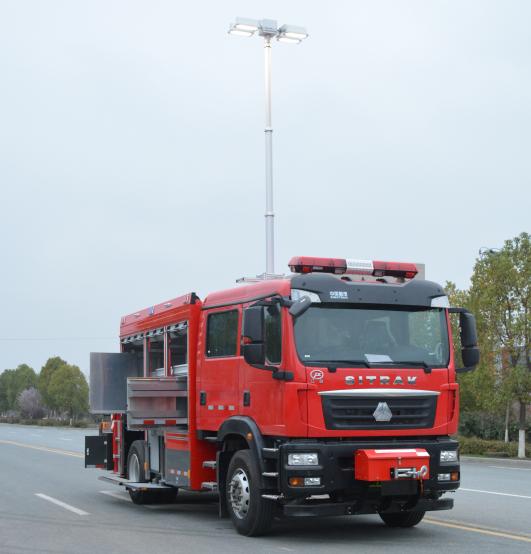

三、 升降照明系統

Ø 發電機組主要技術參數

Ø 發電機型號：NGS13000TE型

Ø 額定功率：13KVA

Ø 制造商：英格（本田發動機）.

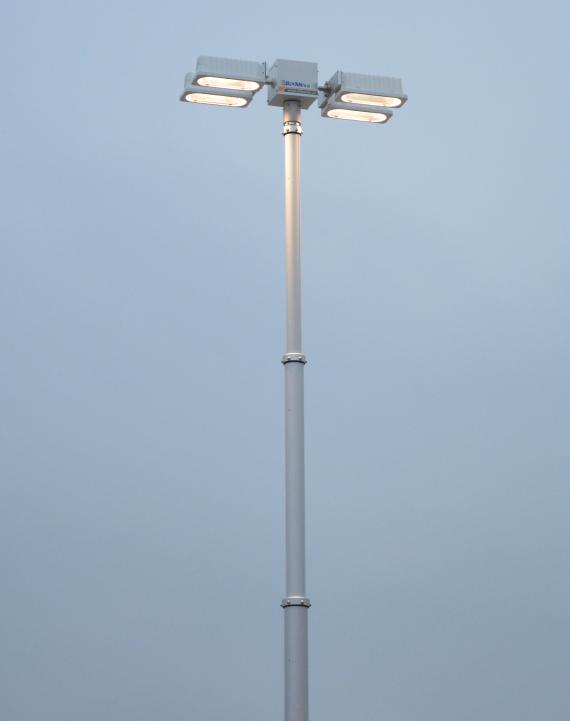

Ø 升降照明燈主要技術指標：

Ø 制造商：美國威爾伯特

Ø 型號：NS6-20-4000；國內檢測型號：YZH4-4.4CFA。

Ø 主照明燈功率：≥1000W×4，啟動時間：即點即亮；

Ø 離地高度：8m，安裝高度：1.75m內

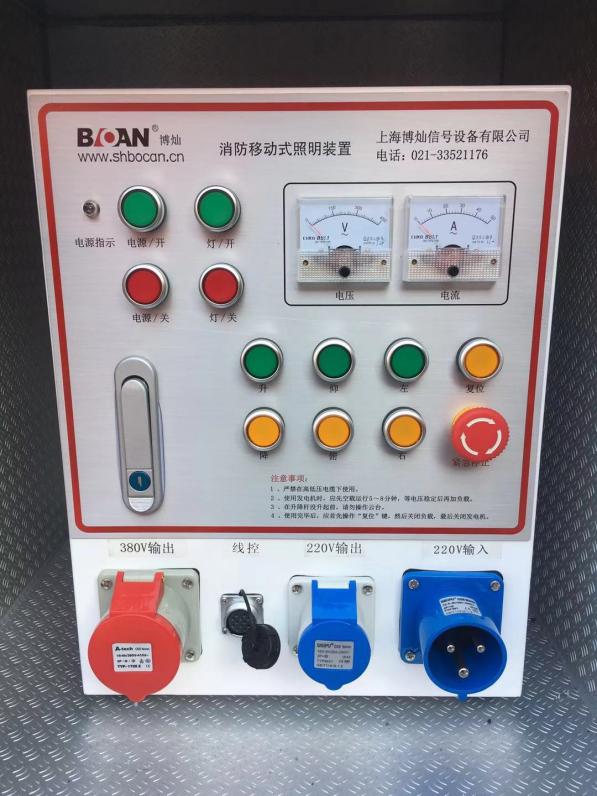

Ø 配電箱：設有功能控制鍵、儀表、各種操作全部集中于控制箱上，并能準確快捷的控制全部運轉動作，配置無線按鍵。

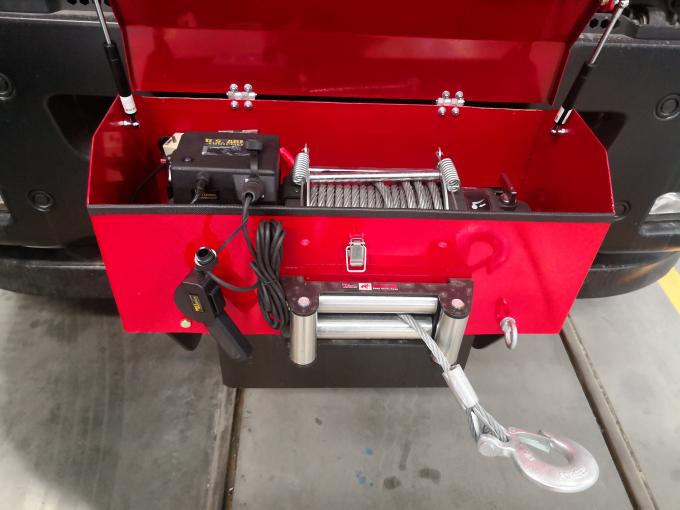

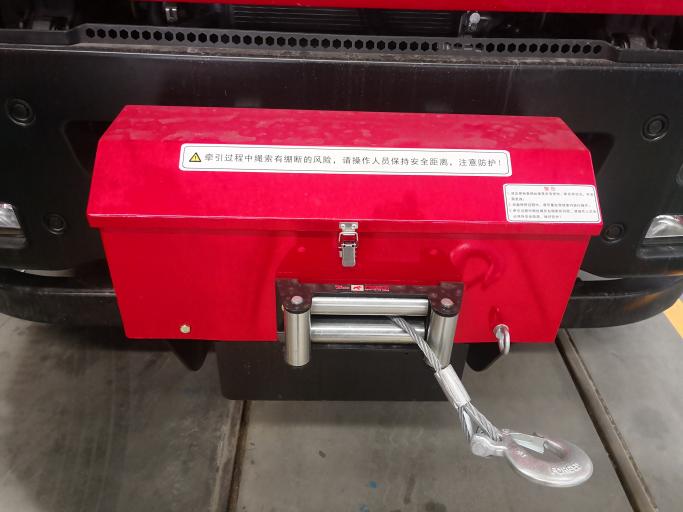

四、 牽引絞盤

Ø 牽引絞盤的主要技術指標：

Ø 美國麥爾-馬克公司（MILEMARKER）電動絞盤（24V DC）

Ø 型    號：M16型

Ø 驅動型式：電動

Ø 最大拉力：72KN

Ø 最大牽引速度：4.0m/min

Ø 鋼繩工作長度：35m（有效長度30米）

Ø 鋼絲繩直徑：13mm

Ø 安裝位置：絞盤采用國外技術安放于車頭保險桿前部，鋼絲通過合理的導向輪延伸到車前，以保證力強勁，穩定可靠。

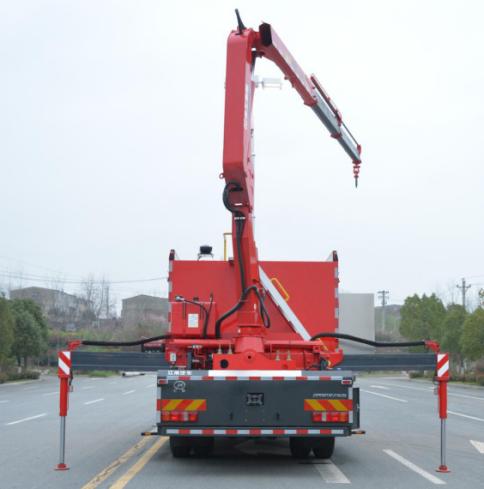

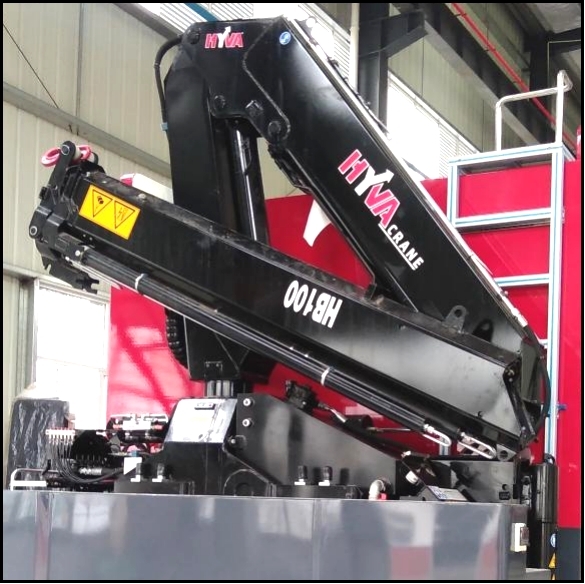

五、 隨車起重機

Ø 型號:                 HB100E2

Ø 驅動型式：            液壓

Ø 最大起升質量：        5000kg

Ø 最大起升力矩：        8.9t·m

Ø 最大幅度：            7.64m

Ø 最大升起高度過        10.5m

Ø 回轉角度：      -90°~+90°全回轉

Ø 制造商：           荷蘭海沃機械

Ø 安裝位置：安裝于消防車輛尾部，處于整車縱向中心線上。

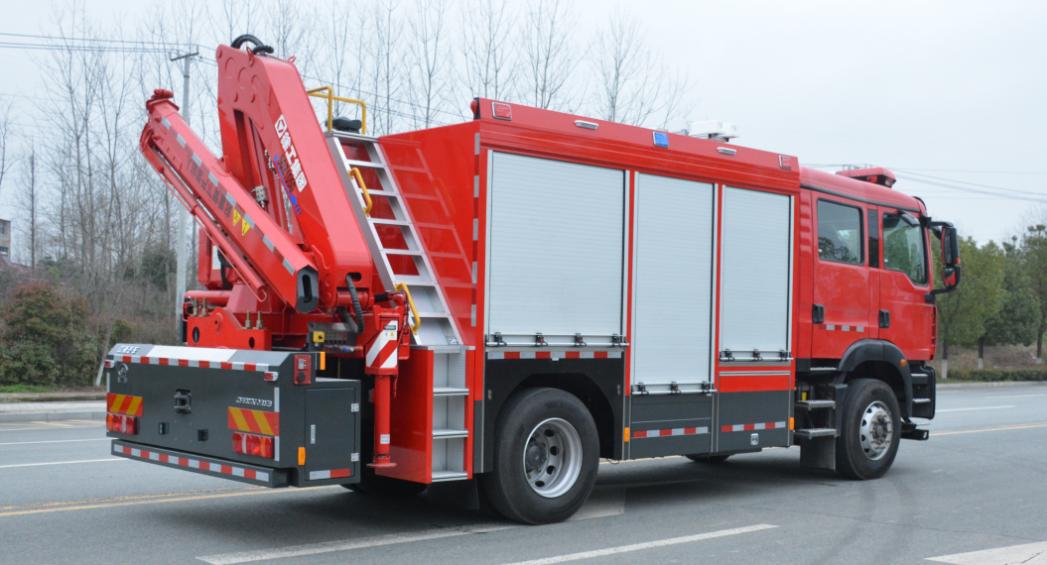

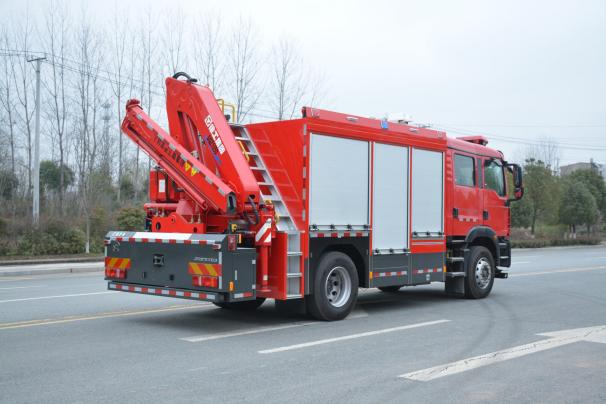

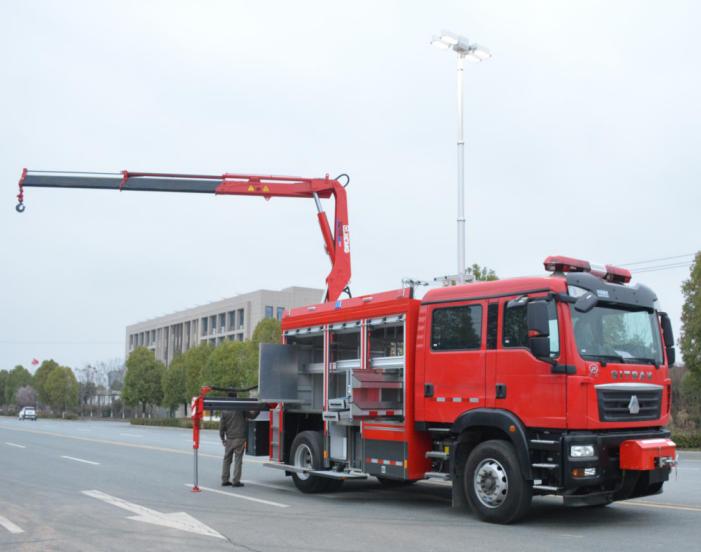

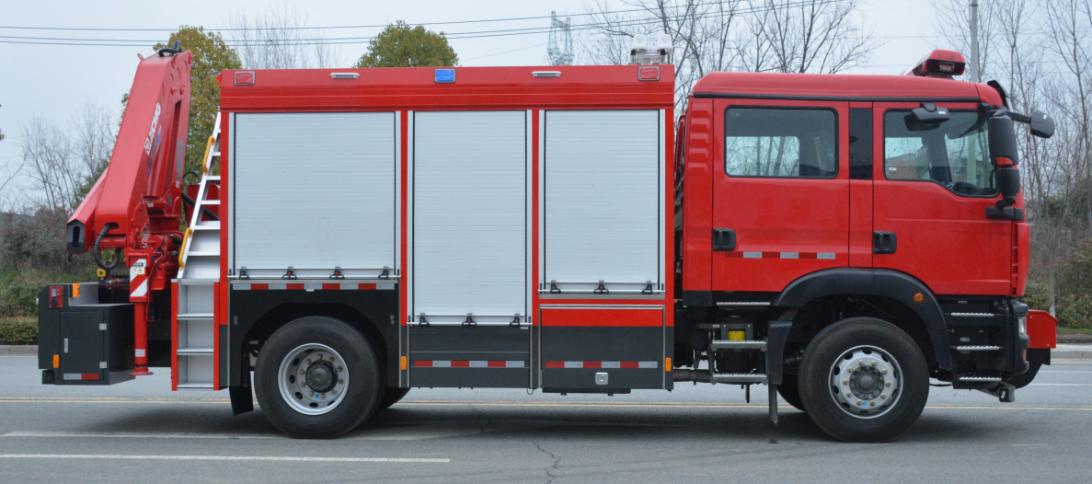

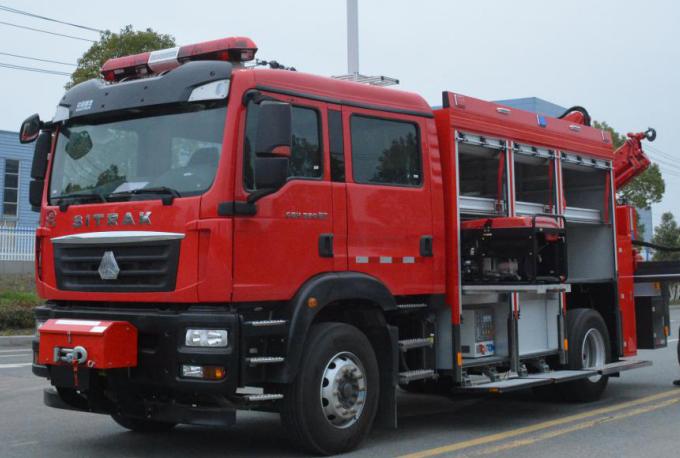

七、多方位圖
